位移傳感器電阻片平滑性分析
發布日期：2019-06-17 點擊次數：165
位移傳感器絲網印刷出來的電阻片(厚膜電阻)其平滑性較用壓合方式做出的導電塑料電阻片差.參考如下的圖片我們可以看出用壓合工藝生產出來的導電塑料直線位移傳感器其電阻膜表面光滑,但是用絲網印刷出來的位移傳感器其電阻膜表面有細小的顆粒狀,這是因?yàn)閴汉瞎に嚨膶?dǎo)電塑料(DAP)是一種熱固性樹脂,碳跟石墨經過一定溫度的壓合后產生融合所以其表面是光滑的,但用絲網印刷出來的電阻膜其碳跟石墨是用IR爐固化的所以有時表面有些微的顆粒無法流平,所以整體性的光滑度并不是很好,但是我們可以用打磨電阻膜的方式讓絲網印刷出來的電阻膜其表面的顆?；蚴且?yàn)镮R爐固化時在電阻膜表面所形成的氧化層因?yàn)榇蚰ザコ?可以讓電阻膜表面更光滑平整也能改善動噪音,如下圖片所示

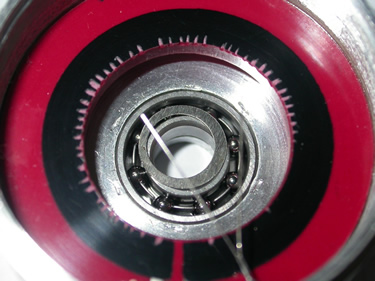

導電塑料電阻尺電阻片:

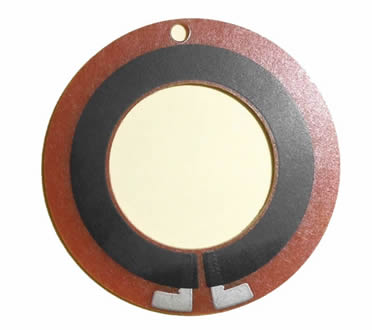

絲網印刷電位計電阻片:
絲網印刷電位計電阻片打磨后對比圖片:

|
印刷電位計電阻片打磨前 印刷電位計電阻片打磨后 印刷電位計電阻片打磨前后對比
