1：熱電廠鍋爐底部干渣機尾部張緊系統介紹

熱電廠鍋爐底部干渣機是熱電廠中非常重要的設備，如果干渣機不能正常出渣將造成鍋爐不能正常運行直接影響發電廠的效率。尾部張緊系統直接影響干渣機運行，是干渣機的重要組成部分。電廠鍋爐

底部干渣機系統圖見(圖1)

圖1

2：張緊系統組成及控制要求

(1) 系統組成

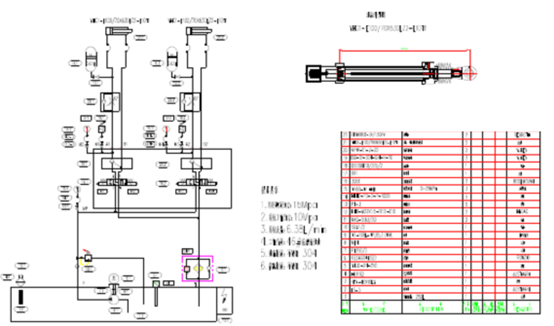

張緊系統由液壓站提供動力，由兩條液壓缸(活塞直徑90mm、缸桿直徑為70mm、行程為630mm)為鏈板機提供相對穩定的張緊力(張緊壓力根據鏈板機的長短及工況有所不同，可以隨時調整)。液壓系統圖見(圖2)

圖2

(2)控制及報警要求

控制要求：系統采用PLC控制，通過人機界面實現設備的啟動、停止、數據修改、狀態監視、故障報警等功能。設備啟動后油泵需根據需要實現自動啟動及停止。啟動后油泵自動啟動運行兩條液壓缸需要同步伸出，伸出過程中位移差不能超過5mm，位移值由兩條液壓缸內安裝的磁致伸縮位移傳感器提供。(位移傳感器變送范圍為0-630mm，信號為0-10v)當任意一條液壓缸達到設定的最大張緊壓力時自動停止伸出，兩條液壓缸均達到設定的最大張緊壓力時(張緊壓力反饋由安裝在每條油缸無桿腔上的壓力變送器提供,變送范圍為0-10MPa，信號為4-20mA)油缸停止伸出，同時油泵自動停止運行。進入監視運行狀態。當任意一條液壓缸張緊壓力低于設定的最小張緊壓力時油泵自動啟動電磁閥得電補充壓力，補充至設定的最大張緊壓力為止。由于鏈板機的運轉可能造成位移的變化，進入監視狀態后當位移差超過15mm時需要進行行程補差。但需要優先保證壓力在正常范圍以?xún)?nèi)，這樣位移傳感器測量的位移數值才在有效范圍內。

報警要求：報警1進入監視狀態后當位移差超過15mm時需要進行行程補差。由于各種原因不能消除位移差值是差值擴大達到50mm時需要報警停機并上傳此報警值中控室。

報警2為了保護液壓油缸,當磁致伸縮位移傳感器顯示位移數值超過620mm時需要報警停機并上傳此報警值中控室。

報警3進入監視狀態后當張緊壓力低于突然低于下限壓力10bar時需要報警停機并上傳此報警值中控室。

其他故障報警(如電機過載、濾油器堵塞、液位低等)需要上傳至中控室為綜合報警信號。在屏上需要有報警信息及警報歷史顯示。

3：工藝要求

控制箱布局合理，布線符合規程要求。PLC I/O點留有裕度。

4：設計方案

根據控制要求以及對設備重要程度的考慮，為避免由于PLC或觸摸屏出現故障使系統不能運行時造成損失，在符合控制要求的基礎上增加一套不進機的完全手動的控制機構。(事后證明此套機構在初始調試中也起到了不可或缺的作用)
